切削加工で試作を依頼する手順！メリットや事前に相談すべきことも解説
迅速に開発を進めるためには、切削加工で試作を依頼するのも一つの手です。しかし「本当に切削加工で進めていいのか」「どこに依頼すればいいかわからない」と悩んでいる方も多いでしょう。
そこで、この記事では切削加工で試作を依頼する手順について解説します。切削加工で試作するメリットや、事前に相談すべきことも紹介するので、ものづくりに携わる方は最後までご覧ください。
切削加工で試作するメリット
切削加工で試作を行うメリットは、大きく分けて次の3つです。
- 寸法精度が安定している
- 短期間で製作できる
- 多様な材質に対応できる
寸法精度が安定している
設計通りの寸法で試作品を作れるかどうかは、その後の検証結果の信頼性を大きく左右します。特に精密なはめあいが求められる部品や可動部を持つ構造では、わずかな寸法のずれが異音や振動につながり、動作不良の原因となることがあります。
その結果、設計の妥当性ではなく「試作品の仕上がり」に評価が左右され、意思決定を誤ることも少なくありません。こうした事態を防ぐためには、加工時の誤差をできるだけ抑えることが重要になります。
刃物を物理的に移動させて形状を作る切削加工は、鋳造や射出成形と比べて冷却による寸法変動が小さく、図面通りの寸法に合わせやすいのが特徴です。さらに、プログラム制御で加工条件を再現できるため、同一形状を複数個作る場合でも精度のばらつきを抑えやすくなります。
短期間で製作できる
鋳造や射出成形といった工法では、まず成形用の型を設計・製作する必要があり、実物を手にするまでに数週間から数ヶ月の待ち時間が発生することも珍しくありません。これに対して切削加工は、材料のブロックから直接形状を削り出すため、加工用のデータさえ完成すれば即座に製作を開始できます。
万が一、設計変更が必要になった場合でも、型の修正や作り直しといった大掛かりな手戻りを発生させることなく、データを更新するだけでスムーズに次の加工に移れます。加工準備の時間を短縮し、迅速に試作品を用意することで、限られた時間の中でも製品の完成度を高めることが可能です。
多様な材質に対応できる
鋳造は金属材料向け、射出成形は熱可塑性樹脂向けの工法であり、どちらも対応できる材料は限られます。3Dプリンターも、光硬化樹脂や専用フィラメントといった装置特有の材料に限定されやすいのが実情です。
一方、切削加工は金属・樹脂・セラミックス・木材など、用途に合わせて幅広く対応できます。量産時と同じ材質で製品を作ることで、部品にかかる応力や熱膨張といった物理的な挙動を詳しく把握することが可能です。
また、同一形状のまま材料だけを変えて試作すると、不具合の原因が設計にあるのか、あるいは材質選定にあるのかを確かめられます。

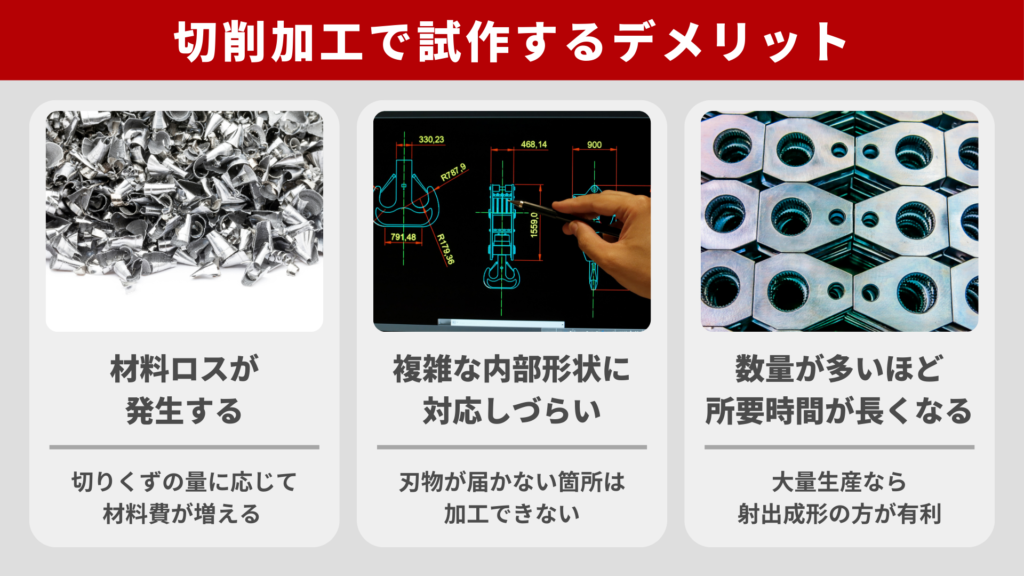

切削加工で試作するデメリット
切削加工で試作する場合は、あらかじめデメリットも理解しておくことが大切です。
- 材料ロスが発生する
- 複雑な内部形状に対応しづらい
- 数量が多いほど所要時間が長くなる
材料ロスが発生する
塊から形を削り出す切削加工は、余剰な部分をすべて切りくずとして排除するため、どうしても材料の無駄が発生してしまいます。結果として、削り落とされる割合が大きくなるほど、材料費の負担が増えます。
特に高価な特殊鋼や希少な樹脂を用いる場合、この材料ロスが試作コストを押し上げる直接的な要因となりかねません。また、部品の最大外形に合わせて素材を選定するため、小さな部品を作るためだけに大きなブロックを丸ごと購入しなければならないケースもあります。
複雑な内部形状に対応しづらい
刃物を当てて削るという特性上、工具が届かない箇所の加工や、複雑な空洞を持つ内部構造の再現には物理的な限界があります。たとえば、入り口が狭く奥が広がっているような形状や、内部で分岐する流路などは、一体で製作するのは極めて困難です。
また、回転する工具を用いるマシニング加工では、内壁の隅に必ず工具の半径に応じた丸み（アール）が生じてしまいます。こうした刃物が届かない箇所は、専用の機械を用いて加工したり部品を分割したりすることで対応可能ですが、その分だけ工数やコストの増加を招くのが実情です。
数量が多いほど所要時間が長くなる
同じ部品を複数個作る場合でも、基本的には一つひとつを削って形状を作っていくため、数量が増えたからといって1個あたりの加工時間が大きく短縮されるわけではありません。段取りや工具の選定が一度で済む分、最初の準備は効率化できますが、材料を固定して削り、面を仕上げて確認する工程自体は個数分だけ繰り返す必要があります。
そのため、必要数が増えるほど機械の稼働時間がそのまま積み上がり、想定していたよりも製作期間が伸びてしまうことがあります。これに対して鋳造や射出成形のような工法は、最初に型を作る手間やコストはかかるものの、いったん型が完成すれば同じ形状を短時間で大量生産することが可能です。
数量が増えるほど1個あたりのコストを下げやすいため、まとまった数を用意する場合は鋳造や射出成形のほうが向いています。
切削加工で試作を依頼する手順
初めて切削加工を依頼する方は、次の手順を参考に準備を進めてみてください。
- 試作の方針を決める
- 仕様条件を整理する
- 加工用データを準備する
- 業者に見積もり依頼する
- 内容をすり合わせて発注する
試作の方針を決める
図面を用意する前に「今回の試作で何を検証したいのか」という目的を明確にすることが不可欠です。強度や剛性を評価したいのか、はめあいを確認したいのかによって、必要な精度や仕上げの優先度が変わります。
目的が曖昧なまま依頼してしまうと、必要以上に精度を詰めた仕様になってコストが膨らんだり、肝心なポイントを検証できなかったりと、無駄な試作になりかねません。検証の優先順位を整理し、どこまでの精度が必要になるのかを絞り込むことで、コストや納期のバランスを最適化できます。
仕様条件を整理する
試作の方針が決まったら、材料の種類や寸法公差、表面粗さといった仕様条件を整理します。特に材料の選定は、加工の難易度や調達コストに直結するため、候補を絞り込んでおくことが不可欠です。
もし特定の材質にこだわっていない場合は「アルミ系であれば可」といった柔軟な指定を添えることで、より安価で短納期な案を提示してもらいやすくなります。
また、外観の美しさが重要なのか、あるいは機能面さえ満たせば加工痕が残っていても問題ないのかを定義しておくことも大切です。すべての箇所で高い外観品質を求めてしまうと、不要な磨き工程が発生し、コストを大幅に押し上げる要因となりかねません。
加工用データを準備する
切削加工の依頼には2Dデータか3Dデータ、もしくはその両方が必要になります。CNC加工を主体とする業者であれば3Dデータが前提になるケースが多い一方で、ネジ加工や精密な公差を含む場合は、寸法や注記を補足する2D図面を別途求められることも少なくありません。
試作品の形状や業者によって必要となるデータは変わるため、早い段階で候補となる業者をいくつか絞り込み、推奨されるデータ形式を事前に確認しておくのが効率的です。新しく作り直す手間を避けるために、すでにあるデータ形式をそのまま受け入れてくれる業者を探すのも一つの手です。
業者に見積もり依頼する
見積もり依頼の際は、価格だけでなく、どの条件がコストや納期に影響しているのかを把握することが重要です。見積もり内訳を詳しく確認することで、予算や納期を調整するための具体的な打ち手が見えてきます。
また、見積もり時のレスポンスの速さや、図面に対する具体的な改善提案の有無も、信頼できる業者を見極める重要な指標となります。単に加工可否を回答するだけでなく「この形状ならこちらの材料が安い」といったコストダウンの提案をしてくれる業者であれば、安心して相談を進められます。
内容をすり合わせて発注する
見積もり内容に納得できたら、正式な発注の前に仕様の最終確認を行うことが大切です。図面の記載内容と見積もりの前提条件に齟齬がないかを再確認することで、製作段階でのトラブルを未然に防げます。
設計変更が重なっている場合は、最新の図面番号や改訂履歴を共有し、お互いの認識を一致させておくことも不可欠です。また、秘密保持契約（NDA）の締結や支払い条件の確認といった事務的な手続きも、この段階で確認しておくと、発注後のやり取りがスムーズになります。

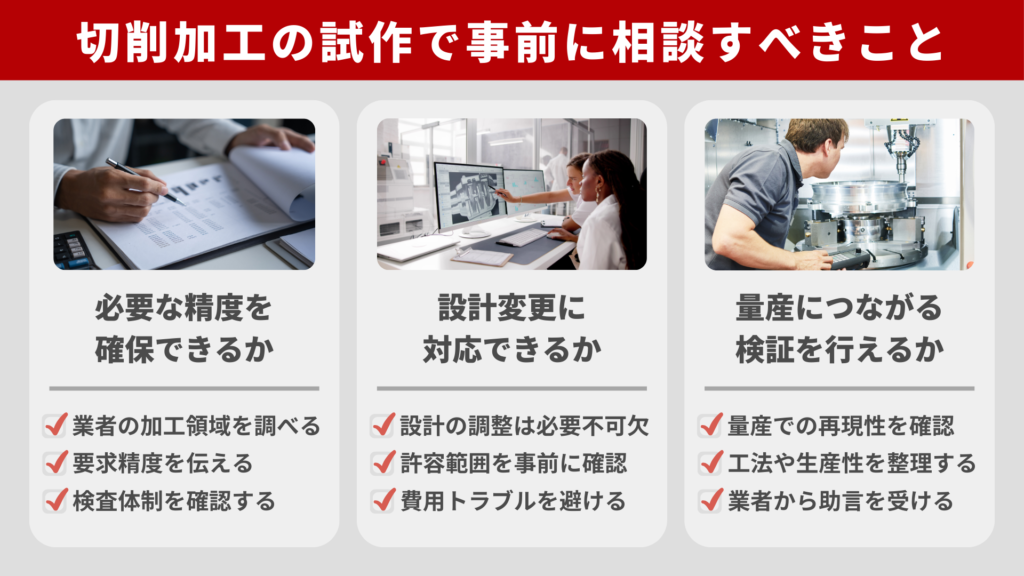

切削加工の試作で事前に相談すべきこと
納得のいく試作品を作るためには、次の3点を確認しておくことが重要です。
- 必要な精度を確保できるか
- 設計変更に対応できるか
- 量産につながる検証を行えるか
必要な精度を確保できるか
切削加工は一般的に精度の高い工法ですが、業者によって得意とする加工領域や、保有している検査機器のスペックは異なります。そのため、厳しい公差が求められる場合は、具体的な数値を提示した上で「その精度を確実に保証できるか」を事前に相談しておくことが欠かせません。
その際、加工可否だけでなく、その精度をどうやって保証するかまで踏み込んで確認しておくと安心です。たとえば、測定方法や検査の頻度まで共有できれば、認識のずれを抑えながら進めやすくなります。
設計変更に対応できるか
試作は一度作って終わりではなく、検証結果を踏まえて設計を微調整しながら完成度を上げていくのが一般的です。そのため、途中で寸法や形状を変えたくなったときに、どれだけスムーズに対応できるかは事前に確認しておく必要があります。
再見積もりが必要になるラインはどこか、仕様変更がどこまで許容されるのかを把握しておけば、不測の事態にも冷静に対処できます。加工が始まってからの変更は、追加費用や納期遅延を招く大きな要因となりやすいため注意が必要です。
量産につながる検証を行えるか
試作品が狙いどおりに仕上がっていても、その条件が量産工程で再現できない場合、量産移行の段階で設計を見直す必要が出てきます。たとえば、職人による高度な手仕上げが必要な形状は、数千個単位の量産ではコストを押し上げる要因になりかねません。
後工程での手戻りを防ぐためにも、試作の時点で量産時の工法や生産性を整理しておくことが重要です。業者は加工に関するノウハウが豊富なので、量産移行に不安がある方は積極的に質問してみてください。
切削加工の試作でよくある質問
試作の進め方に迷っている方は、よくある質問もあわせてご確認ください。
- どんな機械を使えばいい？
- CNC加工機を導入するには？
- どういう業者に依頼するのがいい？
どんな機械を使えばいい？
作りたい部品の形状やサイズによって、使用すべき機械は異なります。円筒形の部品であれば旋盤、角物や複雑な形状の部品であればマシニングセンタを使用するのが一般的です。
基本的には図面を提示すれば業者が最適な機械を選定してくれますが、それぞれの特性を軽く押さえておくだけでも、打ち合わせがスムーズに進むようになります。工作機械の種類や加工方法について知りたい方は、こちらの記事もご覧ください。
関連記事：【機械加工】切削加工を基礎から学ぶ！工作機械の種類と加工方法
CNC加工機を導入するには？
内製化を検討している場合は、まず導入の目的を明確にすることが大切です。試作のリードタイムを短縮したいのか、加工ノウハウを社内に蓄積したいのかなど、目的によって必要な体制は変わります。
目的があいまいなまま機械だけを導入してしまうと、加工できる範囲が想定とずれたり、逆にオーバースペックになって投資回収が難しくなったりすることがあります。また、機械を購入すればすぐに高品質なものが作れるわけではなく、設備以外の運用体制も整えなければなりません。
CNC加工機の導入を検討している場合は、こちらの記事を参考にしてみてください。
関連記事：CNC加工機を使うメリット5選！種類や導入前にやるべきことも解説
どういう業者に依頼するのがいい？
業者を選ぶときは、設備や価格の条件だけでなく「自社が作りたいものと似た形状や材質の加工実績があるか」を確認することが重要です。似たような製品を扱った経験があれば、材質特有の注意点や、形状による加工の難所をあらかじめ熟知しているため、トラブルを未然に防ぎやすくなります。
そのため、Webサイトに制作事例が掲載されている場合は詳細をチェックし、ない場合は過去の事例について問い合わせてみてください。あらかじめ類似品の加工実績があるかを確認しておくと、業者側も進め方を判断しやすく、やりとりが円滑になります。
まとめ
この記事では、切削加工で試作を依頼する手順や、事前に相談すべきことについて解説しました。切削加工は寸法精度が安定しており、多様な材質に対応できるため、本番に近い環境で製品の検証を行えます。
しかし、材料ロスが発生する、複雑な内部形状に対応しづらいといったデメリットもあります。そのため、自社の製品に合う方法かどうかを確認してから、業者に依頼することが大切です。
外注を活用すれば社内の負担を抑えられるので、開発を効率化したい方は、この記事を参考にしながら依頼の準備を進めてみてください。
